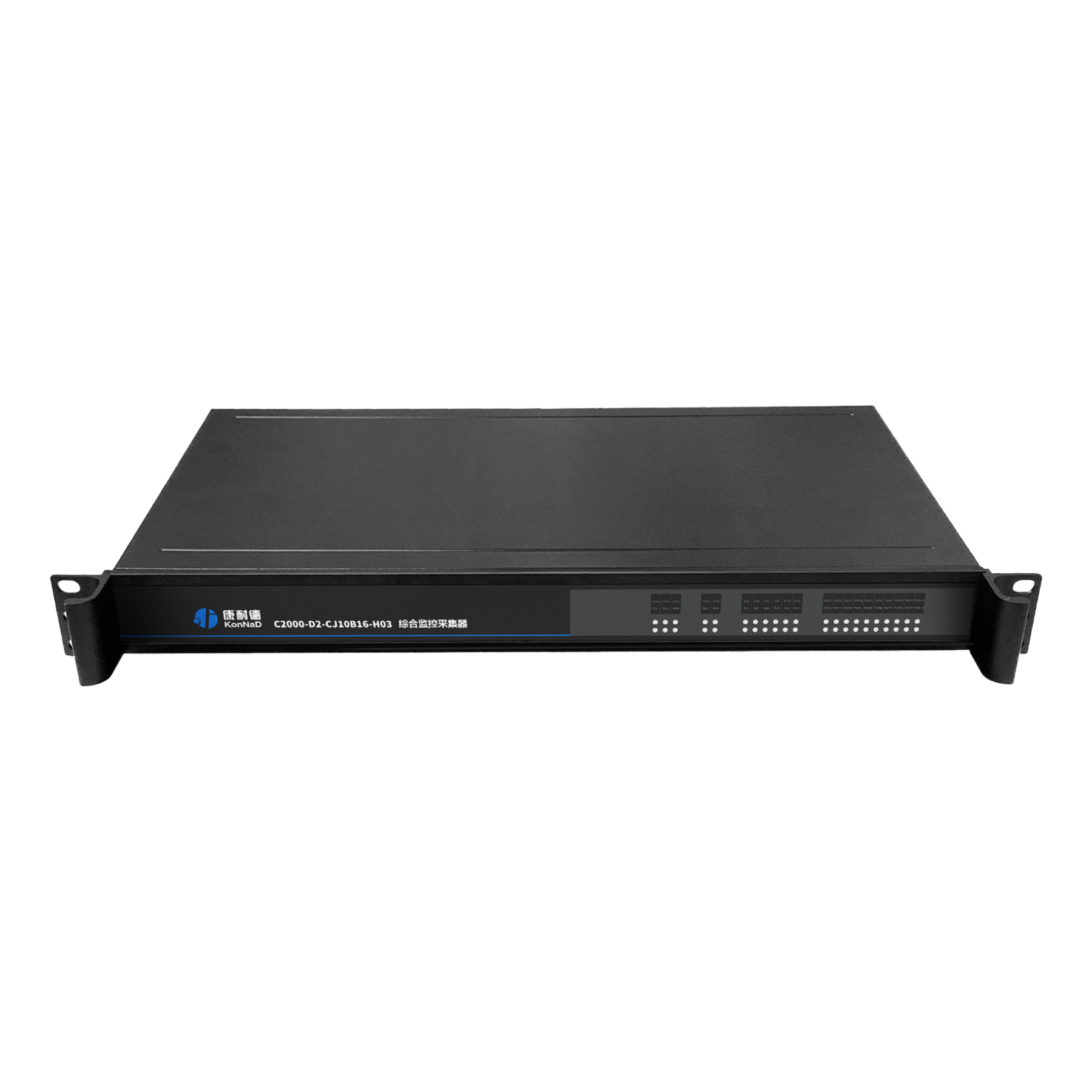

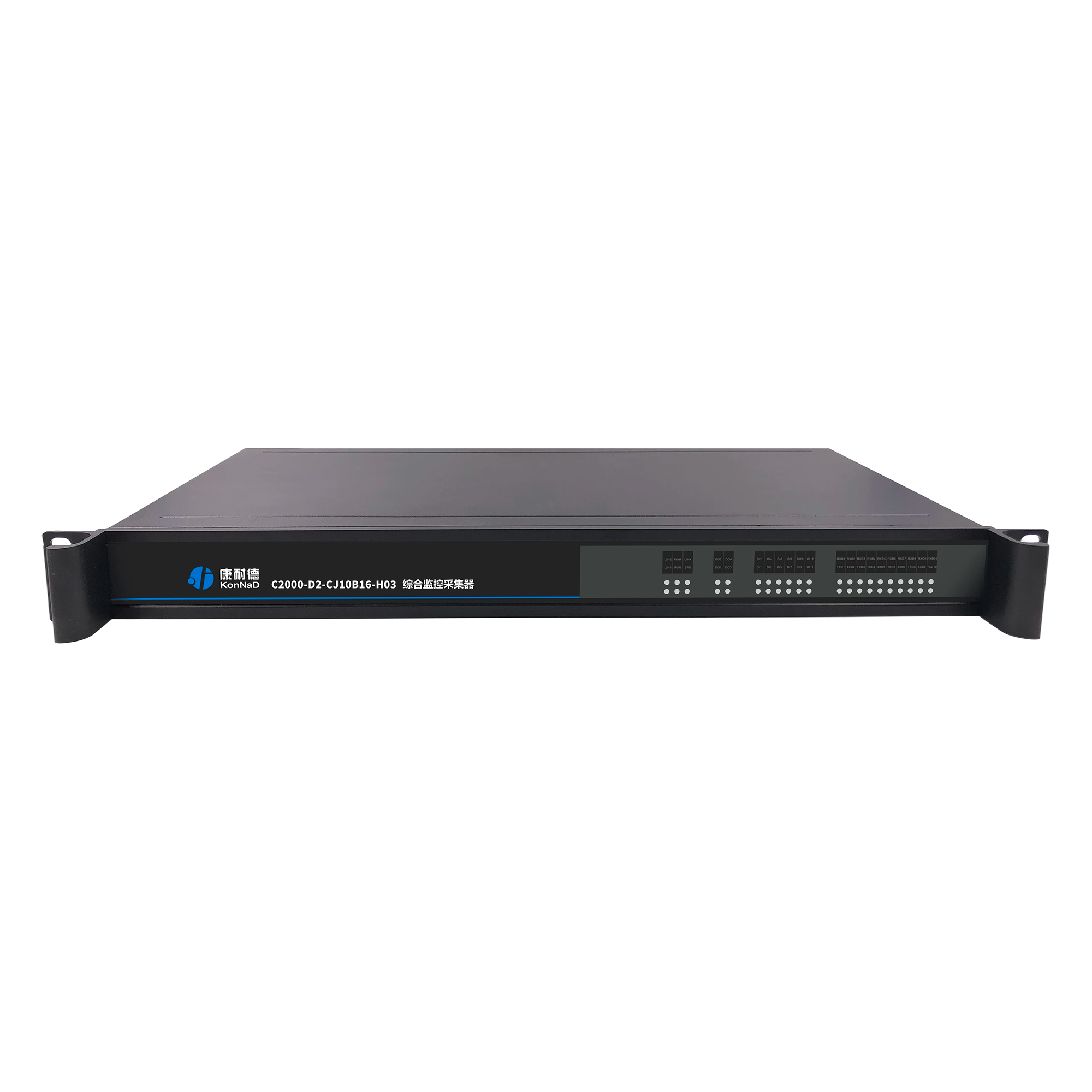

D2-CJ10B16-H03

综合采集主机 10*RS485,12DI,4DO

产品功能
国产化 核心板部件国产化率高达 100%，整机国产化率突破 95% 以上
以太网

支持 DNS 快速解析域名，无需繁琐 IP 记忆

支持 TCP Server、TCP Client、UDP 模式

支持Modbus网关
向下串行接口

RS485 * 10

支持虚拟串口
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
产品特点
国产化 核心板部件国产化率高达 100%，整机国产化率突破 95% 以上
多路 DI/DO 支持 支持多路 DI / DO信号采集及输出功能，满足多点位开关量采集、控制需求
命令缓存 独有的命令缓存模式，支持多台网络主机同时采集同一 RS485 串口通道下的子设备，不再受限于一个串口设备只能一个主机采集。并且数据采集无冲突，响应速，极大提升采集效率。
Modbus网关 支持ModbusTCP转ModbusRTU协议转换，无缝对接各类Modbus上位机和平台
虚拟串口 可实现将网络接口的访问方式转变为对某个串口进行操作，对使用者来说完全透明，提高软件通用性，降低开发难度和复杂性
心跳包功能 设备的“生命线”，定期发送以维持连接活性，防止意外断开
注册包功能 设备的“身份证”，在连接建立时主动亮明身份，便于服务器识别与管理
技术参数
类别 参数名称 规格
网络 数量 1个
速度 10/100M
通信协议 标准 Modbus TCP 协议
网络类型 以太网
向下串行接口 串口类型 RS485
端口数量 10
连接端 RJ45
供电能力 12VDC/500mA
电源 电源输入连接端 品字插座 * 1
输入电压 220VAC/240VDC
电源输出连接端 凤凰端子
输出电压电流 12VDC/3A
物理特征 尺寸 428*244*44.5mm
安装方式 机架式安装
工作环境 工作温度 -40℃ ~ 85℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
电源 PWR 电源指示灯（220VAC/240VDC） 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 220VAC/240VDC
PWRx 电源输出指示灯 常亮：设备12V电源输出正常
熄灭：设备12V电源输出异常
网络 LINK 网络连接状态指示灯 常亮：网口接入正常
闪烁：网口正在收发数据
熄灭：网口未插入网线
SPD 10/100M 指示灯 常亮：接入 100M 网络
熄灭：未接入 100M 网络
运行 RUN 设备运行指示灯 常亮：程序异常
闪烁：运行正常，间隔 1s 闪烁
熄灭：程序异常
向上串行接口 RXD RS232 数据接收指示灯 常亮：RS232 线路故障，请检查 RS232 线路正负极是否接反
闪烁：RS232 端口正在接收数据
熄灭：RS232 端口未接收数据
TXD RS232 数据发送指示灯 闪烁：RS232 端口正在发送数据
熄灭：RS232 端口未发送数据
DI 输入 DIx 开关量输入指示灯（干接点） 常亮：闭合
熄灭：断开
DO 输出 DOx 开关量输出指示灯 常亮：闭合
熄灭：断开

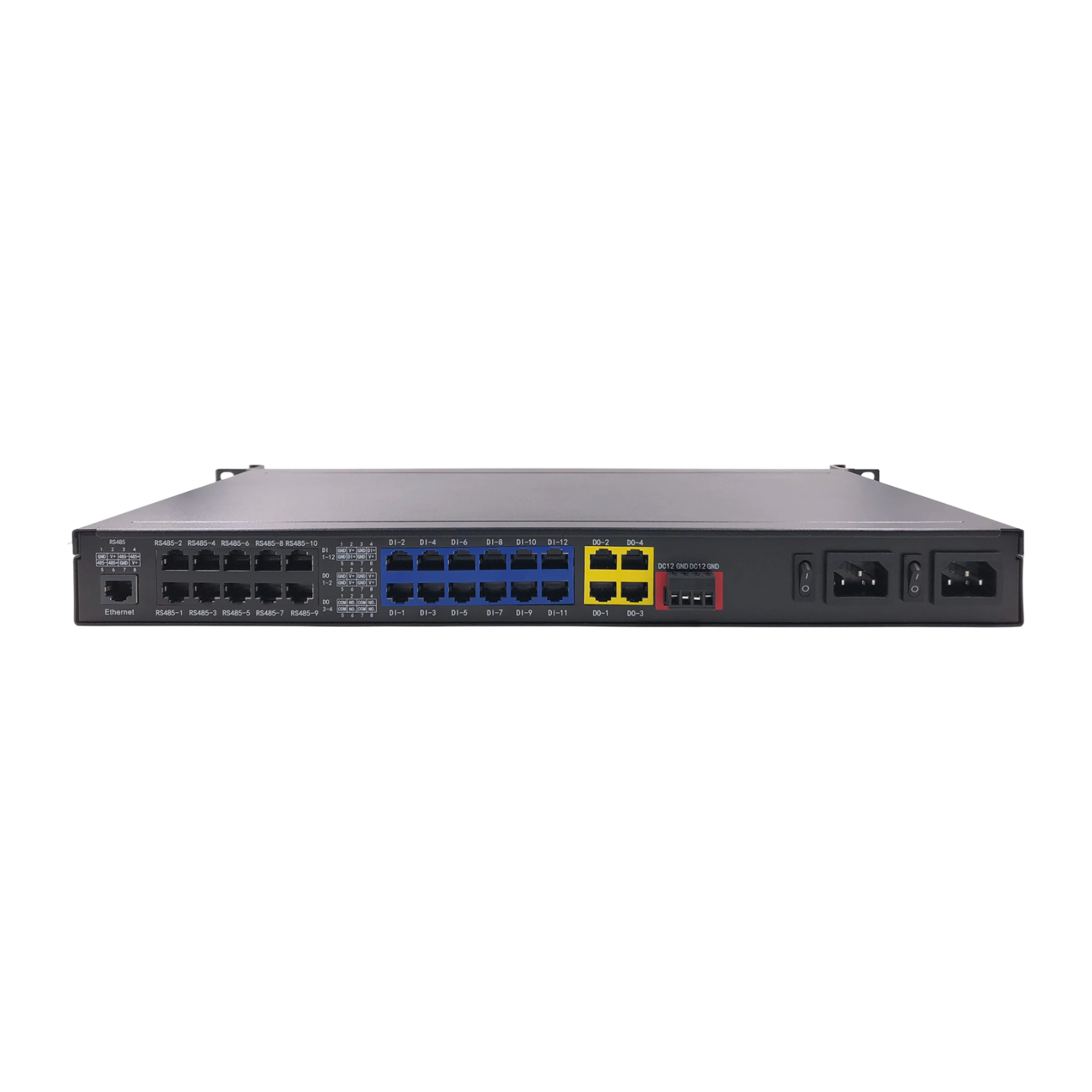

端口说明
类别 端口 说明 建议线材
网络 Ethernet RJ45 网口 CAT-5e
向下串行接口 RS485x RS485 通讯端口（向下） CAT-5e
DI 输入 DIx 数字信号输入端（RJ45） CAT-5e
DO 输出 DOx 数字信号输出端，DO-1/2 控制是否输出 DC 12V，DO-3/4 控制通断 CAT-5e
电源输出 12V、GND 12V 电源输出正极、12V 电源输出负极 RVV 2*1.0
保护数据
防雷等级保护

2KV/1KA
过压过流保护

2路电源输出： 3A

DO-1/2电源输出端口： 30V/1.6A

DO-3/4输出端口： 30V/3A

RS485供电口： 30V/500mA

RS485信号： 200mA

DI供电口： 30V/100mA

DI信号： 50mA

网口： 500mA
产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式

包装内容

  • 主设备

    安装指引卡
