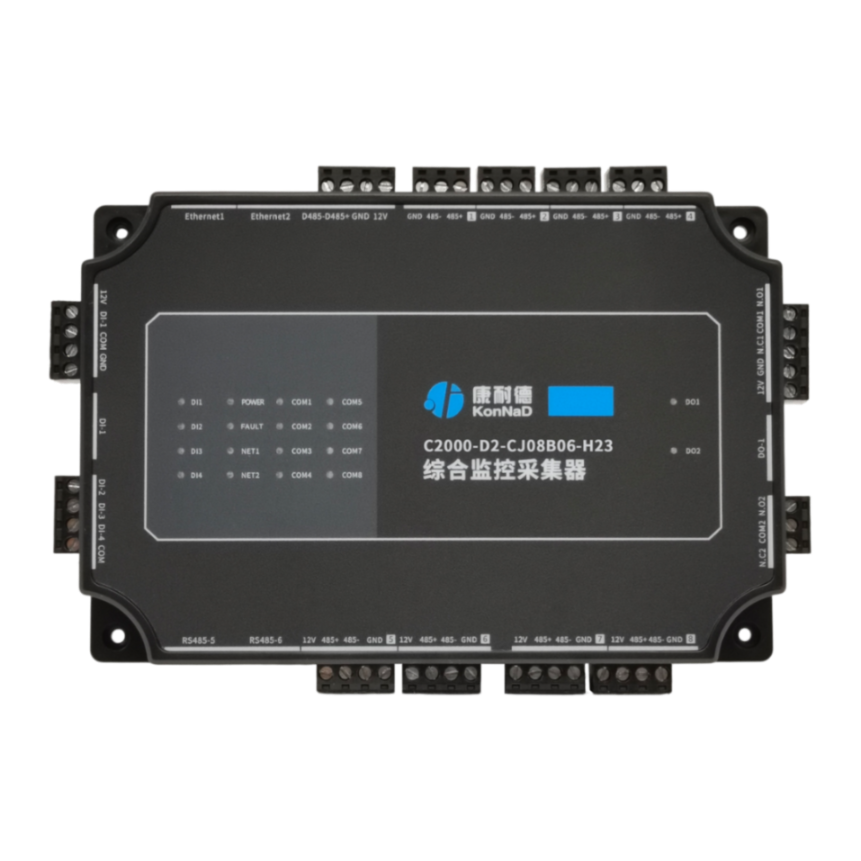

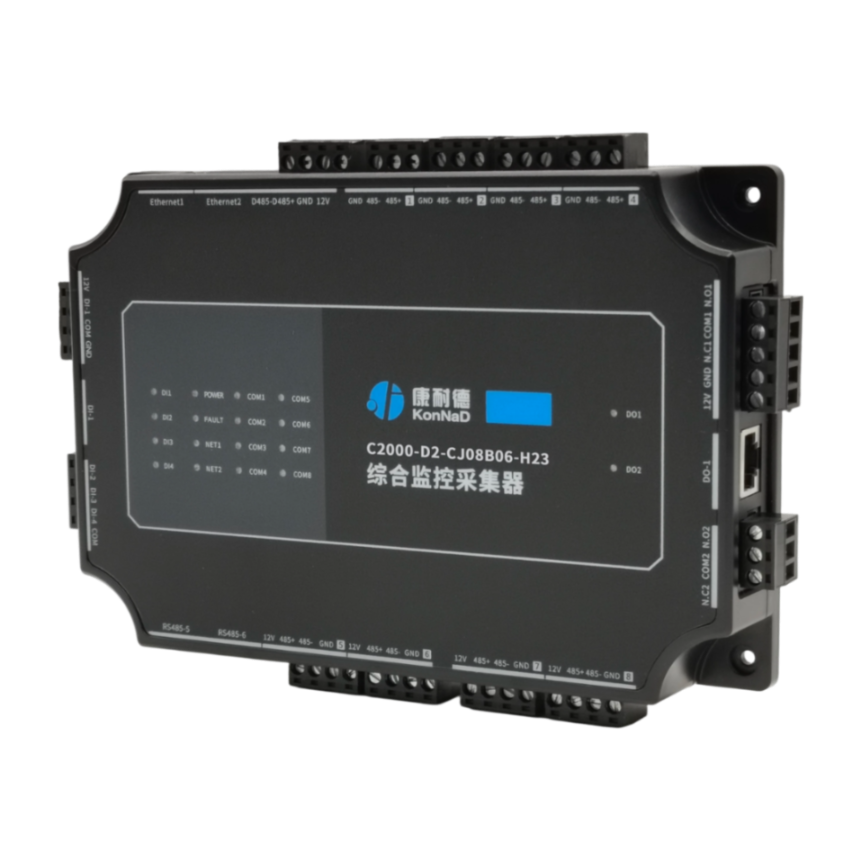

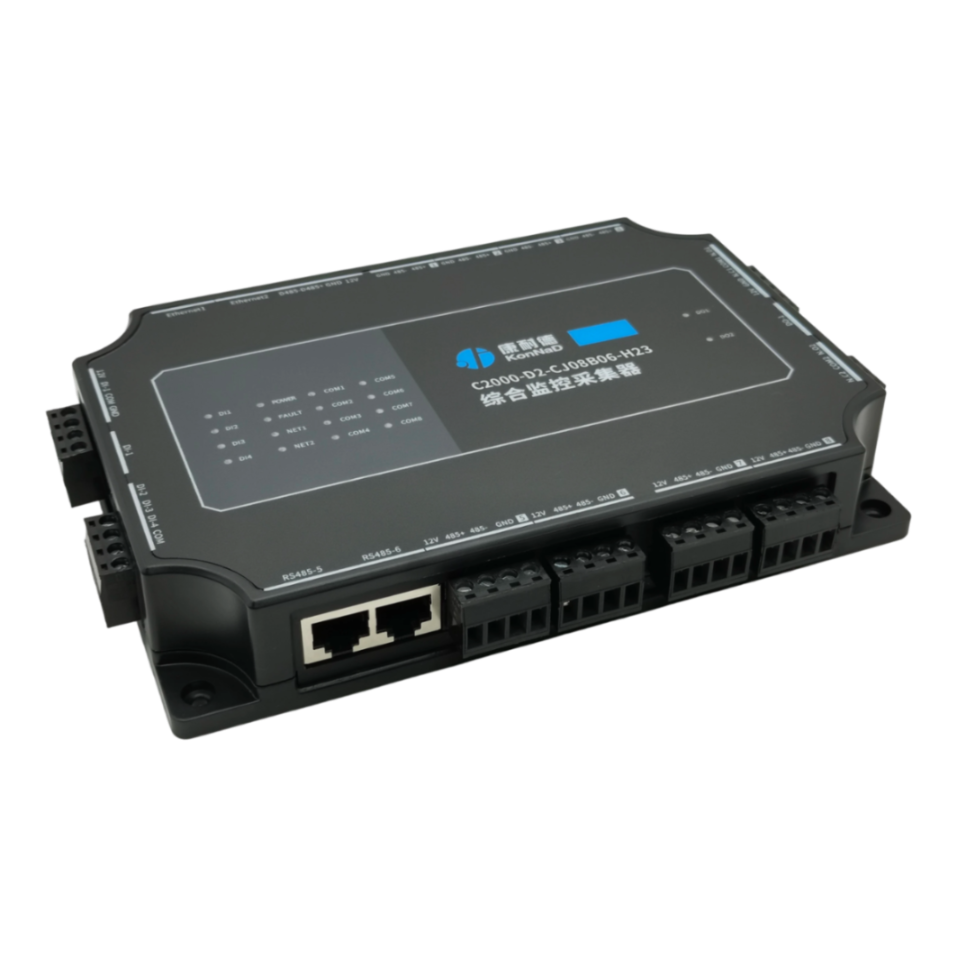

D2-CJ08B06-H23
| 国产化 | 核心板部件国产化率高达 100%，整机国产化率突破 95% 以上 |
| 以太网 | 支持 DNS 快速解析域名，无需繁琐 IP 记忆 支持 TCP Server、TCP Client、UDP 模式 支持Modbus网关 |
| 向下串行接口 | RS485* 8 支持 双向透传 支持串口与以太网口双向透明传输支持虚拟串口 |
| 电源 | 电源接口 2 选 1 提供 DC 头与凤凰端子两种电源接口，方便用户使用接口1：DC 头（9-27VDC），规格：5.5*2.1mm 接口2：凤凰端子（9-27VDC） |
| 全端口保护 | 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏 |
| 高等级防雷 | 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波） |
| 宽温湿度工作 | -40℃ ~ 85℃ 工作温度 5% ~ 95% RH 工作湿度 |
| 防潮、防尘、防腐 | 可定制采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境 |
| 稳定可靠不死机 | 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行 |
| RTOS 实时操作系统 | 响应及时，处理高效，运行可靠 |
| 国产化 | 核心板部件国产化率高达 100%，整机国产化率突破 95% 以上 |
| 多路 DI/DO 支持 | 支持多路 DI / DO信号采集及输出功能，满足多点位开关量采集、控制需求 |
| 带供电输出 | 部分端口带供电输出，支持给终端设备提供电源 |
| 命令缓存 | 独有的命令缓存模式，支持多台网络主机同时采集同一 RS485 串口通道下的子设备，不再受限于一个串口设备只能一个主机采集。并且数据采集无冲突，响应速，极大提升采集效率。 |
| Modbus网关 | 支持ModbusTCP转ModbusRTU协议转换，无缝对接各类Modbus上位机和平台 |
| 虚拟串口 | 可实现将网络接口的访问方式转变为对某个串口进行操作，对使用者来说完全透明，提高软件通用性，降低开发难度和复杂性 |
| 心跳包功能 | 设备的“生命线”，定期发送以维持连接活性，防止意外断开 |
| 注册包功能 | 设备的“身份证”，在连接建立时主动亮明身份，便于服务器识别与管理 |
| 类别 | 参数名称 | 规格 |
|---|---|---|
| 网络 | 网口数量 | 2（交换机功能） |
| 速度 | 10/100M | |
| 传输距离 | 100 米 | |
| 协议模式 | 支持 TCP Server、TCP Client、UDP 模式 支持MQTT，Modbus，HTTPD Client 协议 |
|
| 最大连接数（TCP） | 6个（作为TCP客户端时），6个（作为TCP服务器模式时） | |
| 向下串行接口 | 串口类型 | RS485 |
| 端口数量 | 4 | |
| 连接端 | RJ45+凤凰端子 | |
| 级联/透传 | 双向透传+Modbus网关 | |
| 波特率 | 300~115200bps | |
| 校验 | 无、奇、偶 | |
| 数据位 | 8 | |
| 停止位 | 1、1.5、2 | |
| 传输距离 | RS485：1200米； | |
| 电源 | 电源连接端 | 电源接口 2 选 1 |
| 输入电压 | 9~27VDC | |
| 电流 | 200mA @ 12VDC | |
| 物理特征 | 尺寸 | 184*124*32.5mm |
| 安装方式 | 定位孔安装 | |
| 工作环境 | 工作温度 | -40℃ ~ 85℃ |
| 存储温度 | -60℃ ~ 125℃ | |
| 相对湿度 | 5% ~ 95% RH 不凝露 |
| 类别 | 指示灯 | 说明 | 含义 |
|---|---|---|---|
| 网络 | LINK | 网络连接状态指示灯 | 常亮：网口接入正常 |
| 闪烁：网口正在收发数据 | |||
| 熄灭：网口未插入网线 | |||
| SPEED | 10/100M 指示灯 | 常亮：接入 100M 网络 | |
| 熄灭：未接入 100M 网络 | |||
| 电源 | POWER | 电源指示灯 | 常亮：设备供电正常 |
| 熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC | |||
| 运行 | RUN | 设备运行指示灯 | 闪烁：1秒闪烁1次，设备正常运行 |
| 向下串行接口 | COMx | 串口 数据发送/接收指示灯 | 常亮：串口 线路故障，请检查 串口 线路接线是否正确 |
| 闪烁：串口 正在接收或发送数据 | |||
| 熄灭：串口 未通讯 | |||
| DI采集 | DIx | DI信号采集 | 亮：代表有DI信号输入 灭：代表没有DI信号输入 |
| DO控制 | DOx | DO信号输出 | 亮：代表有DO信号输出 灭：代表没有DO信号输出 |
| 类别 | 端口 | 说明 | 建议线材 |
|---|---|---|---|
| 网络 | Ethernet | RJ45 网口 | CAT-5e |
| 电源输入 | ㊉ → ㊀ | 电源输入正极、电源输入负极 | RVV 2*1.0 |
| VS+、GND | 电源输入正极、电源输入负极 | RVV 2*1.0 | |
| PE | 用于设备可靠接地，防雷 | RVV 2*0.5 | |
| 调试串口 | 485+、485- | RS485 正极、RS485 负极 | RVSP 2*0.5 |
| 通讯串口 | RS485 | RS485 通讯端口 | CAT-5e |
| DI/DO接口 | D1-1/DO-1 | DI开关量输入端口/DO开关量输出端口，RJ45 | CAT-5e |
| DI-x、COM N.C、COM、N.O |
DI开关量输入端口 DO开关量输出端口 凤凰端子 |
RVV 2*1.0 |
| 防雷等级保护 | 电源：2KV/1KA 网络：2KV/1KA 串口：600W |
| 过压过流保护 | 电源： 30V/500mA 网口： 500mA RS485： 30V/50mA |
主设备
凤凰端子（若干）
安装指引卡
