A1-HAX0400-HX1

RS485 ← 4AI，0-20/4-20 mA或0-5V/0-10V

产品功能
向上串行接口

Modbus RTU 协议

支持标准 Modbus RTU 协议，自由组态，可与大多数的
PLC、HMI、SCADA 等系统无缝对接
AI * 4

采集范围：(电压或电流软件可切换)

               电压：0-5V/0-10V

               电流：0-20mA/4-20mA

分辨率：12位

采集精度：3‰

采集特性：差分输入

采集频率：30Hz
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 可定制采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统 响应及时，处理高效，运行可靠
产品特点
对上提供1路RS485接口，支持标准的Modbus RTU协议
支持4路模拟量输入采集
模拟量输入可切换电压型/电流型，兼容多类型输出场景
自带状态指示灯，可清晰查看设备运行和通讯状态
设计紧凑，体积小巧，导轨安装可节省空间
高可靠性，看门狗设计，稳定可靠不死机，异常自动复位
宽温宽压，工作温度-40℃~85℃，工作电压9~27VDC，可适应多种环境
各端口支持过压、过流，防反接、错接保护
工业级硬件设计，长达10年使用寿命



技术参数
类别 参数名称 规格
AI 输入 AI 路数 4
连接端 3.81凤凰端子
采集范围

电压或电流软件可切换
电压：0-5V/0-10V

电流：0-20mA/4-20mA
采集精度 3‰
分辨率 12位
采集特性 差分输入
采集频率 30Hz
输入阻抗

电流：240Ω

电压：499Ω
向上串行接口 串口类型 RS485
端口数量 1
连接端 3.81凤凰端子
通讯协议 Modbus RTU 协议
电源 电源连接端 3.81凤凰端子
输入电压 9~27VDC
电流 15mA @ 12VDC
物理特征 尺寸 82*50*27.2mm（不含端子、导轨卡扣）
安装方式 导轨安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -60℃ ~ 125℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
向上串行接口 COM RS485 数据接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
红灯闪烁：RS485 端口正在接收数据
绿灯闪烁：RS485 端口正在发送数据
熄灭：RS485 端口未接收数据

电源 PWR 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
运行 RUN 设备运行指示灯 常亮：程序异常
闪烁：运行正常，间隔 1s 闪烁
熄灭：程序异常
端口说明
类别 端口 说明 建议线材
AI 输入 AIx+ 模拟量信号输入正极 RVV 2*0.5
AIx- 模拟量信号输入负极 RVV 2*0.5
向上串行接口 485+、485- RS485 正极、RS485 负极（向上） RVSP 2*0.5
电源输入 VS+、GND 电源输入正极、电源输入负极 RVV 2*1.0
PE 用于设备可靠接地，防雷 RVV 2*0.5
保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/500mA

RS485： 30V/100mA

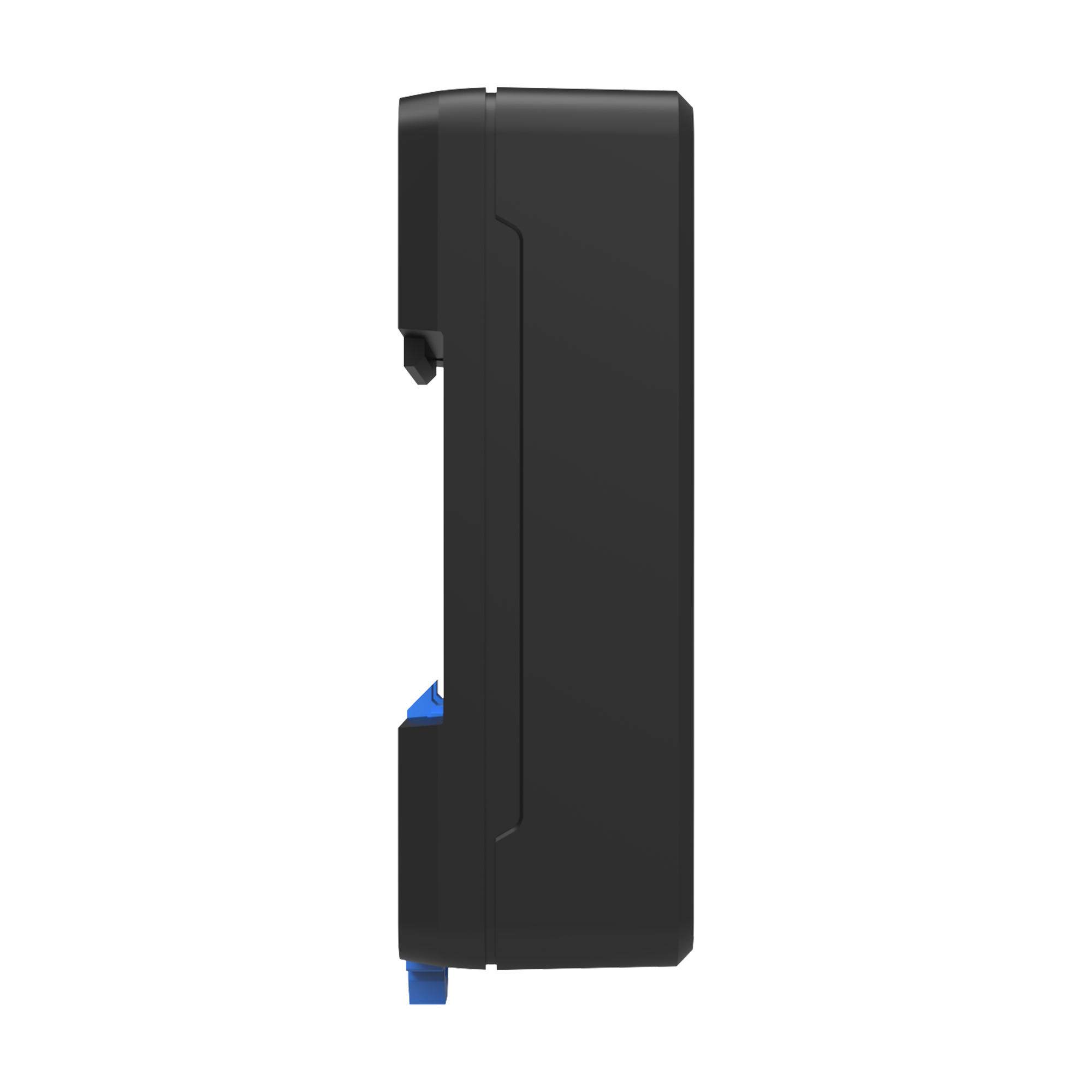

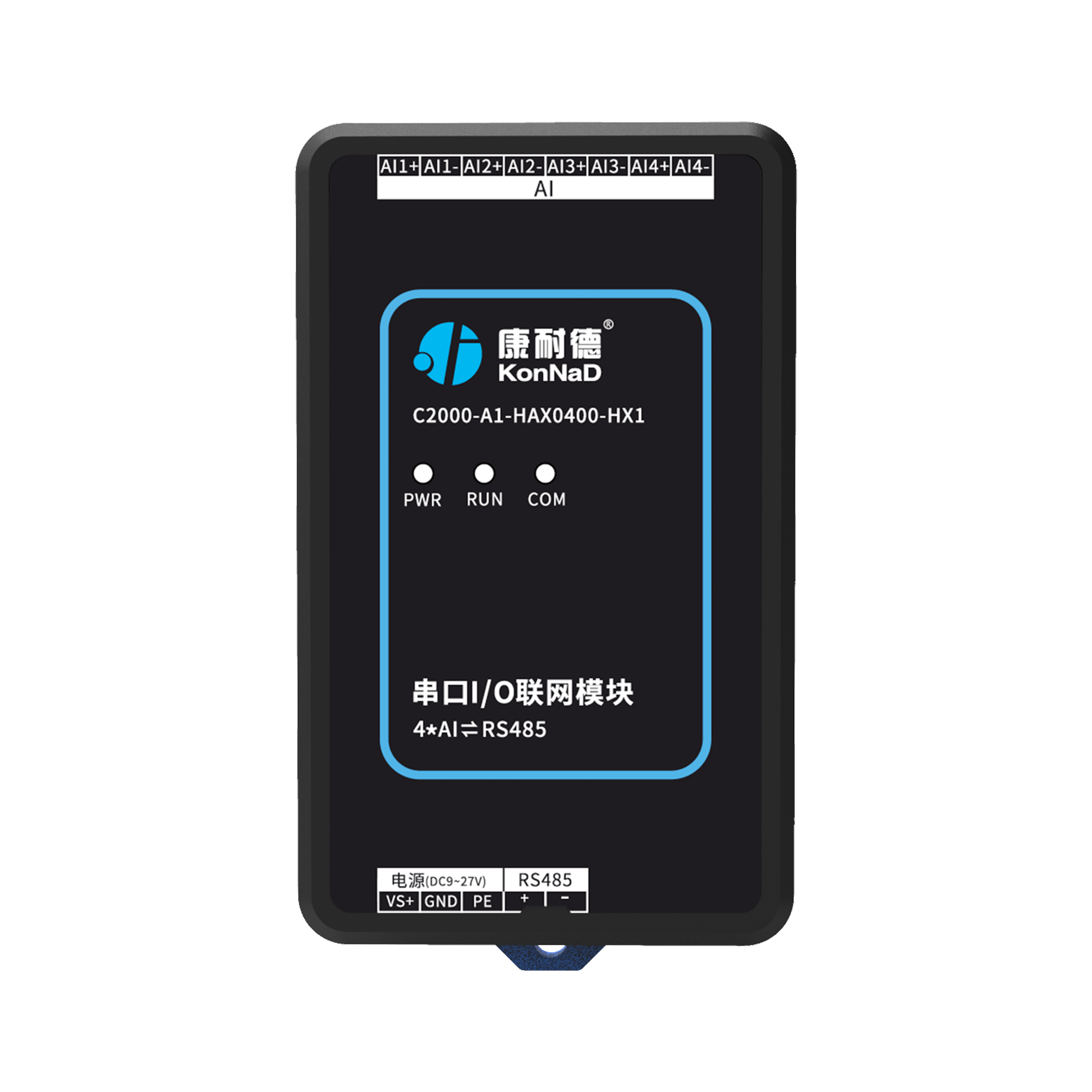

产品规格及外观

unit: mm

注：仅用于表明产品尺寸，端口等细节请以实际产品为准

安装方式

包装内容

主设备

凤凰端子（若干）

安装说明书
